Проект котеджу #1

Проект: Architect Building Center
Зовнішні стіни: дерево + камінь
Площа: 83,25 м2

Проект одноповерхового будинку – це сучасний погляд на класичні традиції дерев’яного домобудівництва. Основні матеріали – дерево та камінь. Ретельно продумане планування перетворює будинок на простір, що поєднує в собі спокій та гармонію заміського життя з міським комфортом.

Чудово підходить для постійного проживання. Подібно до зовнішніх переваг також скрупульозно продумана і внутрішнє планування приміщень. На першому поверсі розташована простора кухня та вітальня, гостьова спальня та санвузол.

Ізометрія будинку

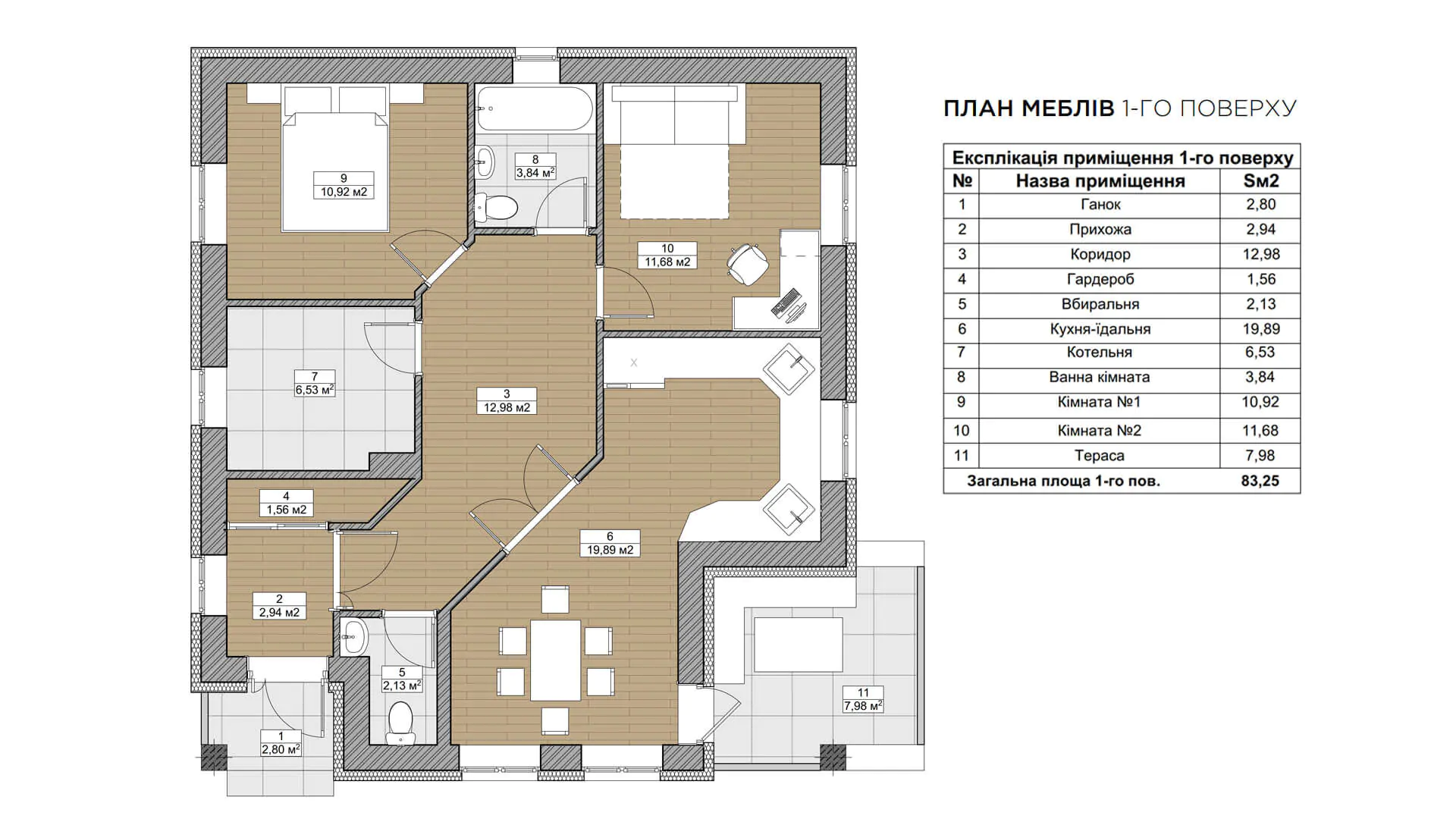

Планування будинку

Комплектація будинку

83,25 м.кв площа

1 поверх

Дерево + Камінь зовнішні стіни

2 cпальні

2 санвузла

Що входить до комплектації

Організація будівництва
- Доставка та встановлення побутової техніки.
- Організація проживання робітників.
- Підключення електроенергії за тимчасовою схемою.
- Доставка, встановлення та обслуговування.
- Вивіз будівельного сміття (коригується залежно від віддаленості та площі об'єкта).
Фундамент
- Геодезичні дослідження.
- Прив'язка осей на території.
- Винесення реперної точки (нульової позначки).
- Визначення перепаду висот.
- Типові вузли фундаменту (конструкції залізобетонні).
- Земляні та підготовчі роботи (вибірка ґрунту, влаштування піщаної подушки).
- Розтвірковий фундамент:
  -бетон М-300 (обов'язкова наявність паспорта якості);
  -палі забивні 200х200 мм;
  -ширина ростверку – 300 мм;
  -глибина ростверку від рівня ґрунту - 200 мм;
  -висота ростверку від рівня ґрунту - 400 мм;
  -арматура А III – 12 мм та АI – 6-10 мм;
  -гвинтові палі під терасу Ø=108 мм та довжиною 3000 мм (за наявності).
- Перекриття фундаменту по балках:
  -дерев'яні лаги сухі, калібровані, перетином 94х195 з кроком 600 мм;
  -антисептування.
- Транспортні витрати та доставка матеріалів.
- Приймання етапу та прихованих робіт технічним наглядом:
  -перевірка прив'язки та винесення осей;
  -контроль розбивки пальового поля;
  -перевірка земляних робіт (розміри фундаментної стрічки);
  -контроль товщини піщаної підготовки;
  -перевірка діагоналей;
  -контроль армування;
  -контроль бетонних робіт та догляду за бетоном;
  -фотофіксація прихованих робіт.
Стіновий комплект
- Робочий проект КД (конструкторська документація):
  -загальні вказівки;
  -ізометричні види;
  -поверхові плани;
  -плани вінців;
  -розгортка по стінах;
  -план розкладання матеріалів.
- Брус клеєний стіновий/конструкційний (h) 185х200 (зовнішні та внутрішні несучі стіни), сосна або ялина на вибір замовника без змішування порід деревини. Клеєний брус - ідеальний чотиригранник, що складається з послідовно склеєних між собою дощок (ламелей), виготовлених переважно із хвойних порід дерева. Опціонально пропонуємо такі розміри клеєного бруса:
  -h135х205 мм;
  -h270х205/246 мм;
  -h185х123/164/205/246 мм.
- Підкладкова антисептована дошка з модрини 192х45:
  -для захисту нижнього вінця від гниття;
  -гідроізоляційний матеріал під підкладкову дошку.
- Кріплення та комплектуючі:
  -дерев'яні нагелі;
  -вузол сила (у зоні прорізів та фронтонів);
  -домкрати;
  -антисептик.
- Перекриття першого поверху:
  -дерев'яні балки сухі, калібровані, перетином 94х195 з кроком 600 мм.
- Доставка стінового комплекту та погонажних виробів:
  -упаковка бруса;
  -доставка бруса у критій фурі;
  -розвантаження матеріалів краном.
- Складання стінового комплекту:
  -складання стінового комплекту на нагеля та вузол сили;
  -збирання з використанням крана;
  -фотозвіт процесу будівництва.
- Сходи у будівельному виконанні.
- Приймання етапу та проміжних етапів технічним наглядом:
  -контроль за дотриманням термінів складання;
  -перевірка діагоналей;
  -контроль засвердлювання нагелів;
  -фотофіксація засвердлювання;
  -контроль вертикальності стін;
  -перевірка рівня міжповерхового перекриття.
Покрівля
- Робочий проект КД покрівлі (конструкторська документація):
  -план розкладання крокв;
  -вузли кріплення.
- Кроквяна конструкція покрівлі будинку:
  -дошка суха, калібрована, перетином 195х44. Крокви;
  -дошка суха, калібрована, перетином 40х90. Обрешітка;
  -дошка суха, калібрована, перетином 40х40. Контроробрешітка;
  -дошка суха, калібрована, перетином 90х20. Внутрішня решітка;
  -ковзне кріплення (при необхідності);
  -куточки підсилені.
- Антисептування кроквяної системи будинку.
- Покрівля та комплектуючі:
  -покрівля металочерепиця з комплектуючими;
  -паро-гідроізоляційні плівки;
  -утеплення 200 мм;
  -контроль монтажу покрівлі.
- Монтаж покрівлі.
- Транспортні витрати та доставка матеріалів.
- Приймання етапу та прихованих робіт технічним наглядом:
  -контроль та дотримання технологій при монтажі крокв;
  -перевірка антисептування крокв;
  -контроль утеплення покрівлі;
  -фотофіксація кожного етапу
Віконні блоки та вхідні двері
- Профіль Rehau Delight 70 мм:
  -п'ятикамерний профіль завтовшки 70 мм;
  -протизломна фурнітура ROTO.
- Енергозберігаючий склопакет:
  -склопакет завтовшки 40 мм 4-14ал-4-14ал-4i.
- Вхідні двері на період оздоблювальних робіт.
- Монтажні роботи
- Транспортні витрати та доставка вікон.
- Приймання етапу технічним наглядом:
  -контроль підготовки віконних отворів;
  -перевірка відхилень від розмірів та якості монтажу.
Інженерні комунікації
- Засвердлювання під приховану електропроводку.
- Монтаж тимчасового електрощита для оздоблювальних робіт.
- Влаштування заставних під введення комунікацій (діаметром 110 мм – 2 шт., діаметром 50 мм – 5 шт.).
