Organizácia výstavby

Dodanie a osadenie unimobunky.
Zabezpečenie ubytovania pre robotníkov.
Dočasná elektrická prípojka.
Dodávka, montáž a údržba.
Odvoz stavebného odpadu (upravuje sa v závislosti od vzdialenosti a plochy objektu).

Základy

Geodetické výskumy.
Usporiadanie osí konštrukcií.
Umiestnenie geodetických bodov v horizontálnej rovine.
Zistenie výškového rozdielu.
Typové uzly základov (železobetónové konštrukcie).
Výkopové a prípravné práce (odber vzoriek pôdy, montáž pieskového vankúša).
Pilótový rošt:
- betón M-300 (povinný certifikát kvality);
- hnané pilóty 200x200 mm;
- šírka roštu – 300 mm;
- hĺbka roštu od zeme – 200 mm;
- výška roštu od zeme – 400 mm;
- armatúry A III – 12 mm a AI - 6-10 mm;
- skrutkové pilóty pod terasu Ø=108 mm a dĺžka 3000 mm (ak je k dispozícii).
Prekrytie základov na nosníkoch:
- drevené polená, suché, kalibrované, s prierezom 94x195 vzdialenosťou 600 mm;
- impregnácia dreva.
Náklady na dopravu a dodanie materiálu.
Prevzatie technickým dozorom:
- kontrola usporiadania a umiestnenia osí;
- kontrola výstavby pilótových základov;
- overenie zemných prác (rozmery základovej pásky);
- kontrola hrúbky prípravy piesku;
- kontrola uhlopriečok;
- kontrola armovania;
- kontrola betonárskych prác a starostlivosť o betón;
- správa vo forme fotografií skrytých prác.

Zrubná konštrukcia z profilovaného dreva

Pracovný návrh projektovej dokumentácie:
- všeobecné pokyny;
- zhodné zobrazenia;

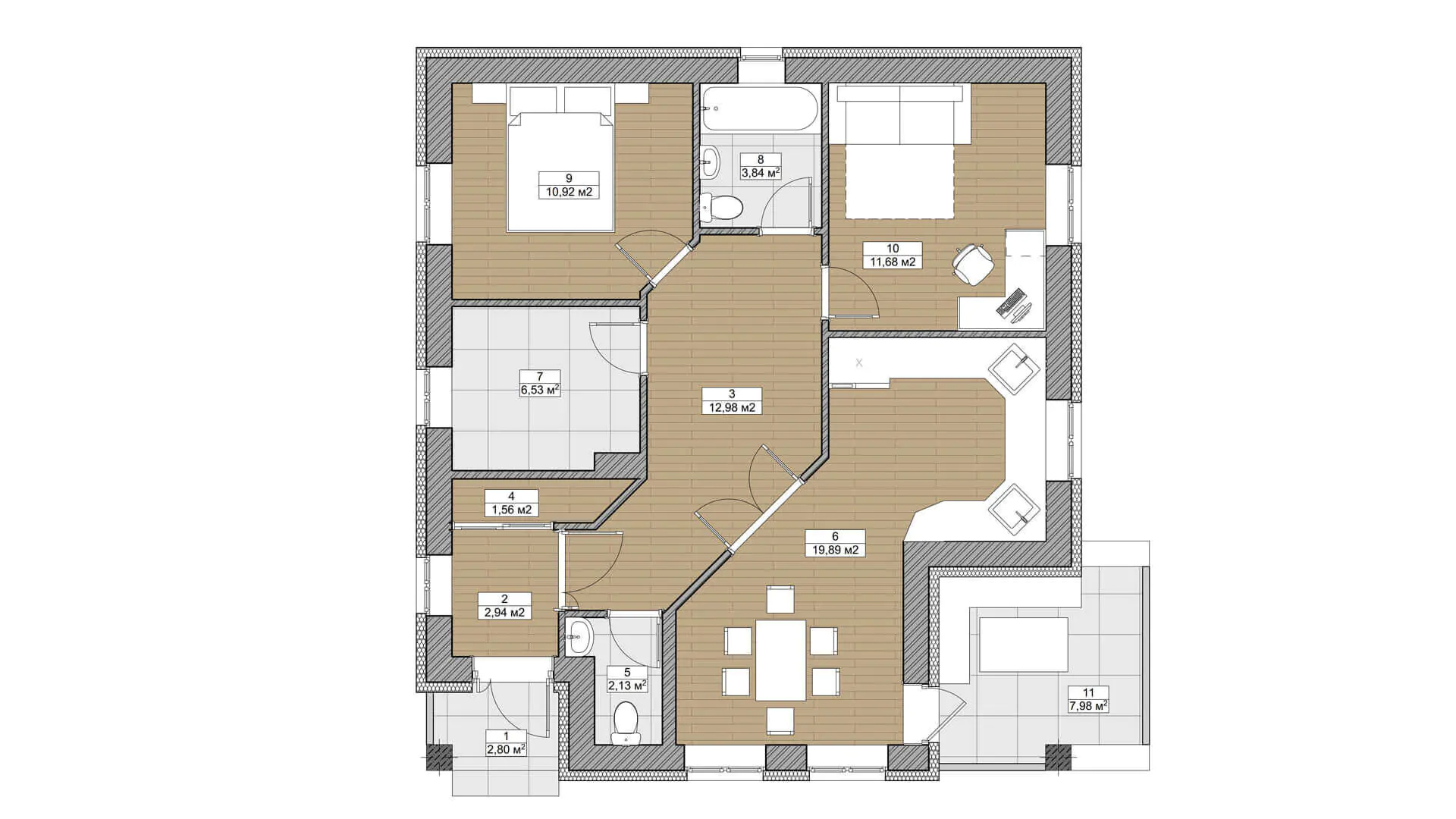

- pôdorysy podlažia;
- plány vencov (niekoľko trámov spojených do jedného horizontálneho radu dreveného zrubu);
- plán stien (obraz všetkých stien každej miestnosti rozmiestnených v jednej línii);
- plán rozmiestnenia materiálov (presný plán rozmiestnenia prvkov na fasáde alebo streche s prihliadnutím na všetky vlastnosti objektu).
Lepený stenový / konštrukčný nosník (v) 185x200 (vonkajšie a vnútorné nosné steny), borovica alebo smrek podľa výberu zákazníka bez miešania drevín. Lepený nosník je ideálny štvorsten, ktorý sa skladá z postupne zlepených dosiek (lamiel), vyrobených prevažne z ihličnatého dreva. Na výber ponúkame nasledujúce veľkosti lepených nosníkov:
-v135x205 mm;
-v270x205/246 mm;
-v185x123/164/205/246 mm.
Obkladová smrekovcová doska s prierezom 192x45:
- na ochranu spodného venca pred rozpadom;
- hydroizolačný materiál pod obkladovú dosku.
Spojovací materiál a príslušenstvo:
- drevené závitové tyče;
- tlaková pružina (v oblasti otvorov a strešných štítov);
- zdviháky;
- impregnácia dreva.
Stropná konštrukcia prvého poschodia:
- drevené trámy suché, kalibrované, s prierezom 94x195 a vzdialenosťou 600 mm.
Dodávka prvkov zrubovej konštrukcie z profilovaného dreva a lisovaných výrobkov:
- balenie dreva;
- dodávka dreva;
- vykladanie materiálov žeriavom.
Montáž zrubovej konštrukcie:
- montáž sady guľatiny na postavenie stien na drevených závitových tyčiach a pružinách;
- montáž pomocou žeriavu;
- správa o priebehu výstavby vo forme fotografií.
Stavebný rebrík.
Kontrola všetkých etáp technickým dozorom:
- kontrola dodržiavania termínov montáže;
- kontrola uhlopriečok;
- kontrola vŕtania drevených závitových tyčí
- správa z procesu vŕtania vo forme fotografie;
- kontrola zvislosti stien;
- kontrola úrovne medziposchodových stropných konštrukcií.

Strecha

Krokvová konštrukcia strechy domu:
- suchá, kalibrovaná doska, s prierezom 195x44. Krokva;
- suchá, kalibrovaná doska, s prierezom 40x90. Latový rošt;
- suchá, kalibrovaná doska, s prierezom 40x40. Latový rošt;
- suchá, kalibrovaná doska, s prierezom 90x20. Latový rošt (vnútorný);
- posuvný spojovací materiál (v prípade potreby);
- upevňovacie uholníky.
Impregnácia dreveného krovu
Strecha a príslušenstvo:
- plechová strešná krytina s príslušenstvom;
- parotesné hydroizolačné fólie;
- zateplenie 200 mm;
- dozor nad montážou strechy.
Montáž strechy.
Náklady na dopravu a dodanie materiálu.
Prevzatie technickým dozorom:
- kontrola a dodržiavanie technológií pri montáži krokiev;
- kontrola impregnácií dreveného krovu;
- kontrola zateplenia strechy;
- fotografický záznam každej etapy.

Obloky a vchodové dvere

Rehau Delight 70 mm:
- päťkomorový profil s hrúbkou 70 mm;
- okenné kovanie proti vlámaniu ROTO.
Energeticky úsporné dvojsklo:
- okno s dvojitým zasklením s hrúbkou 40 mm 4-14al-4-14al-4i.
Vchodové dvere na obdobie dokončovacích prác.
Montážne práce.
Náklady na dopravu a dodanie okien.
Prevzatie technickým dozorom:
- kontrola prípravy okenných otvorov;
- kontrola odchýlok od rozmerov a kvality montáže.

Inžinierske siete

Vŕtanie pre skryté elektrické vedenie.
Inštalácia dočasného elektrického panelu pre dokončovacie práce.
Zariadenie pre zapojenie inžinierskych sietí (priemer 110 mm – 2 ks, Priemer 50 mm – 5 ks)
