Проект котеджу #3

Проект: Architect Building Center
Зовнішні стіни: дерево + камінь
Площа: 207,25 м2

Проект двоповерхового будинку – це сучасний погляд на традиції дерев’яного домобудівництва. Основні матеріали – дерево та камінь. Ретельно продумане планування поєднує у собі спокій та гармонію заміського життя з міським комфортом.

Чудово підходить для постійного проживання. Подібно до зовнішніх переваг також скрупульозно продумана і внутрішнє планування приміщень. На першому поверсі розташована простора кухня, спальна кімната та санвузол. На другому поверсі знаходяться спальні для господарів будинку, дитяча, вітальня та ванна кімната.

Ізометрія будинку

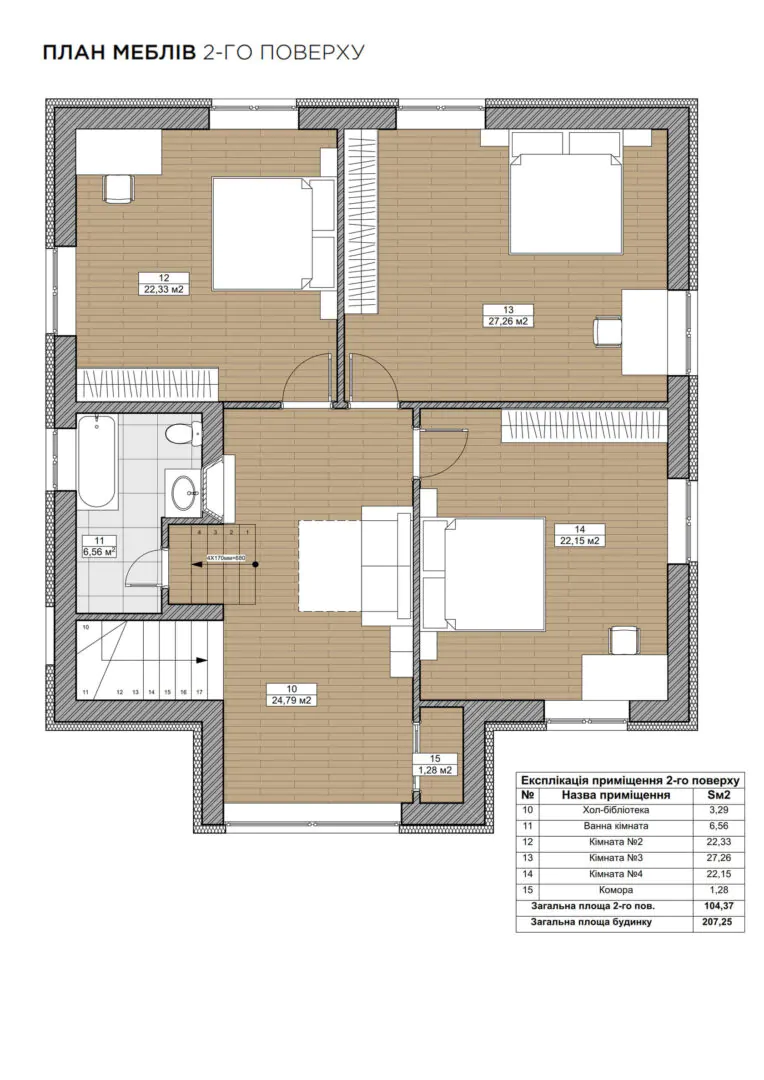

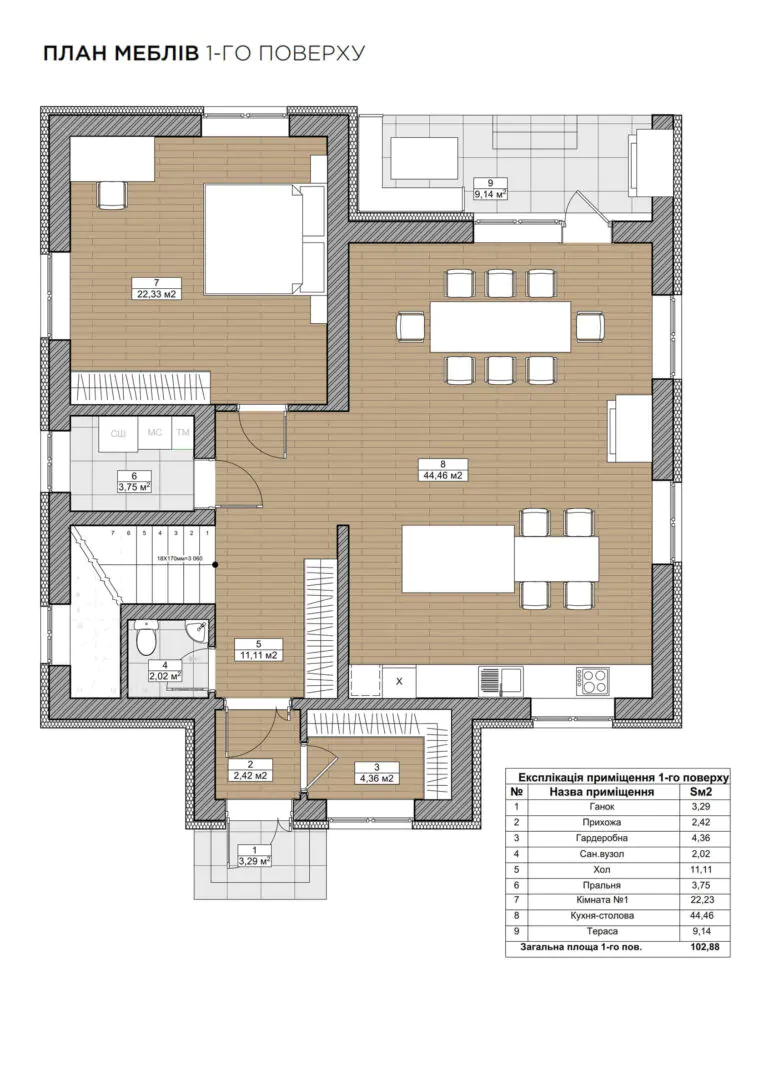

Планування будинку

Комплектація будинку

207,25 м.кв площа

2 поверхи

Дерево + Камінь зовнішні стіни

4 cпальні

2 санвузла

Що входить до комплектації

Організація будівництва
- Доставка та встановлення побутової техніки.
- Організація проживання робітників.
- Підключення електроенергії за тимчасовою схемою.
- Доставка, встановлення та обслуговування.
- Вивіз будівельного сміття (коригується залежно від віддаленості та площі об'єкта).
Фундамент
- Геодезичні дослідження.
- Прив'язка осей на території.
- Винесення реперної точки (нульової позначки).
- Визначення перепаду висот.
- Типові вузли фундаменту (конструкції залізобетонні).
- Земляні та підготовчі роботи (вибірка ґрунту, влаштування піщаної подушки).
- Розтвірковий фундамент:
  -бетон М-300 (обов'язкова наявність паспорта якості);
  -палі забивні 200х200 мм;
  -ширина ростверку – 300 мм;
  -глибина ростверку від рівня ґрунту - 200 мм;
  -висота ростверку від рівня ґрунту - 400 мм;
  -арматура А III – 12 мм та АI – 6-10 мм;
  -гвинтові палі під терасу Ø=108 мм та довжиною 3000 мм (за наявності).
- Перекриття фундаменту по балках:
  -дерев'яні лаги сухі, калібровані, перетином 94х195 з кроком 600 мм;
  -антисептування.
- Транспортні витрати та доставка матеріалів.
- Приймання етапу та прихованих робіт технічним наглядом:
  -перевірка прив'язки та винесення осей;
  -контроль розбивки пальового поля;
  -перевірка земляних робіт (розміри фундаментної стрічки);
  -контроль товщини піщаної підготовки;
  -перевірка діагоналей;
  -контроль армування;
  -контроль бетонних робіт та догляду за бетоном;
  -фотофіксація прихованих робіт.
Стіновий комплект
- Робочий проект КД (конструкторська документація):
  -загальні вказівки;
  -ізометричні види;
  -поверхові плани;
  -плани вінців;
  -розгортка по стінах;
  -план розкладання матеріалів.
- Брус клеєний стіновий/конструкційний (h) 185х200 (зовнішні та внутрішні несучі стіни), сосна або ялина на вибір замовника без змішування порід деревини. Клеєний брус - ідеальний чотиригранник, що складається з послідовно склеєних між собою дощок (ламелей), виготовлених переважно із хвойних порід дерева. Опціонально пропонуємо такі розміри клеєного бруса:
  -h135х205 мм;
  -h270х205/246 мм;
  -h185х123/164/205/246 мм.
- Підкладкова антисептована дошка з модрини 192х45:
  -для захисту нижнього вінця від гниття;
  -гідроізоляційний матеріал під підкладкову дошку.
- Кріплення та комплектуючі:
  -дерев'яні нагелі;
  -вузол сила (у зоні прорізів та фронтонів);
  -домкрати;
  -антисептик.
- Перекриття першого поверху:
  -дерев'яні балки сухі, калібровані, перетином 94х195 з кроком 600 мм.
- Доставка стінового комплекту та погонажних виробів:
  -упаковка бруса;
  -доставка бруса у критій фурі;
  -розвантаження матеріалів краном.
- Складання стінового комплекту:
  -складання стінового комплекту на нагеля та вузол сили;
  -збирання з використанням крана;
  -фотозвіт процесу будівництва.
- Сходи у будівельному виконанні.
- Приймання етапу та проміжних етапів технічним наглядом:
  -контроль за дотриманням термінів складання;
  -перевірка діагоналей;
  -контроль засвердлювання нагелів;
  -фотофіксація засвердлювання;
  -контроль вертикальності стін;
  -перевірка рівня міжповерхового перекриття.
Покрівля
- Робочий проект КД покрівлі (конструкторська документація):
  -план розкладання крокв;
  -вузли кріплення.
- Кроквяна конструкція покрівлі будинку:
  -дошка суха, калібрована, перетином 195х44. Крокви;
  -дошка суха, калібрована, перетином 40х90. Обрешітка;
  -дошка суха, калібрована, перетином 40х40. Контроробрешітка;
  -дошка суха, калібрована, перетином 90х20. Внутрішня решітка;
  -ковзне кріплення (при необхідності);
  -куточки підсилені.
- Антисептування кроквяної системи будинку.
- Покрівля та комплектуючі:
  -покрівля металочерепиця з комплектуючими;
  -паро-гідроізоляційні плівки;
  -утеплення 200 мм;
  -контроль монтажу покрівлі.
- Монтаж покрівлі.
- Транспортні витрати та доставка матеріалів.
- Приймання етапу та прихованих робіт технічним наглядом:
  -контроль та дотримання технологій при монтажі крокв;
  -перевірка антисептування крокв;
  -контроль утеплення покрівлі;
  -фотофіксація кожного етапу.
Віконні блоки та вхідні двері
- Профіль Rehau Delight 70 мм:
  -п'ятикамерний профіль завтовшки 70 мм;
  -протизломна фурнітура ROTO.
- Енергозберігаючий склопакет:
  -склопакет завтовшки 40 мм 4-14ал-4-14ал-4i.
- Вхідні двері на період оздоблювальних робіт.
- Монтажні роботи.
- Транспортні витрати та доставка вікон.
- Приймання етапу технічним наглядом:
  -контроль підготовки віконних отворів;
  -перевірка відхилень від розмірів та якості монтажу.
Інженерні комунікації
- Засвердлювання під приховану електропроводку.
- Монтаж тимчасового електрощита для оздоблювальних робіт.
- Влаштування заставних під введення комунікацій (діаметром 110 мм – 2 шт., діаметром 50 мм – 5 шт.).
